Serie PG-PGA

Reductores y motorreductores planetarios

La serie PG-PGA brilla por su gran robustez y elevada calidad de fabricación para trabajar en los ambientes más difíciles. El concepto de construcción modular permite acoplar diferentes elementos tales como, frenos hidráulicos, reductores de la serie NMRV/NMRV-POWER y una gran variedad de ejes libres de entrada. Además, está la posibilidad de elegir entre una amplia gama de bridas para motor eléctrico IEC y para motor hidráulico.

Serie PG-PGA

Reductores y motorreductores planetarios

La serie PG-PGA brilla por su gran robustez y elevada calidad de fabricación para trabajar en los ambientes más difíciles. El concepto de construcción modular permite acoplar diferentes elementos tales como, frenos hidráulicos, reductores de la serie NMRV/NMRV-POWER y una gran variedad de ejes libres de entrada. Además, está la posibilidad de elegir entre una amplia gama de bridas para motor eléctrico IEC y para motor hidráulico.

Beneficios

  • Elevados pares de trabajo
  • Reducciones muy altas
  • Diseño compacto
  • Bajo coste de mantenimiento
  • Adaptaciones a motores hidráulicos
  • Cargas radiales y axiales de salida reforzadas

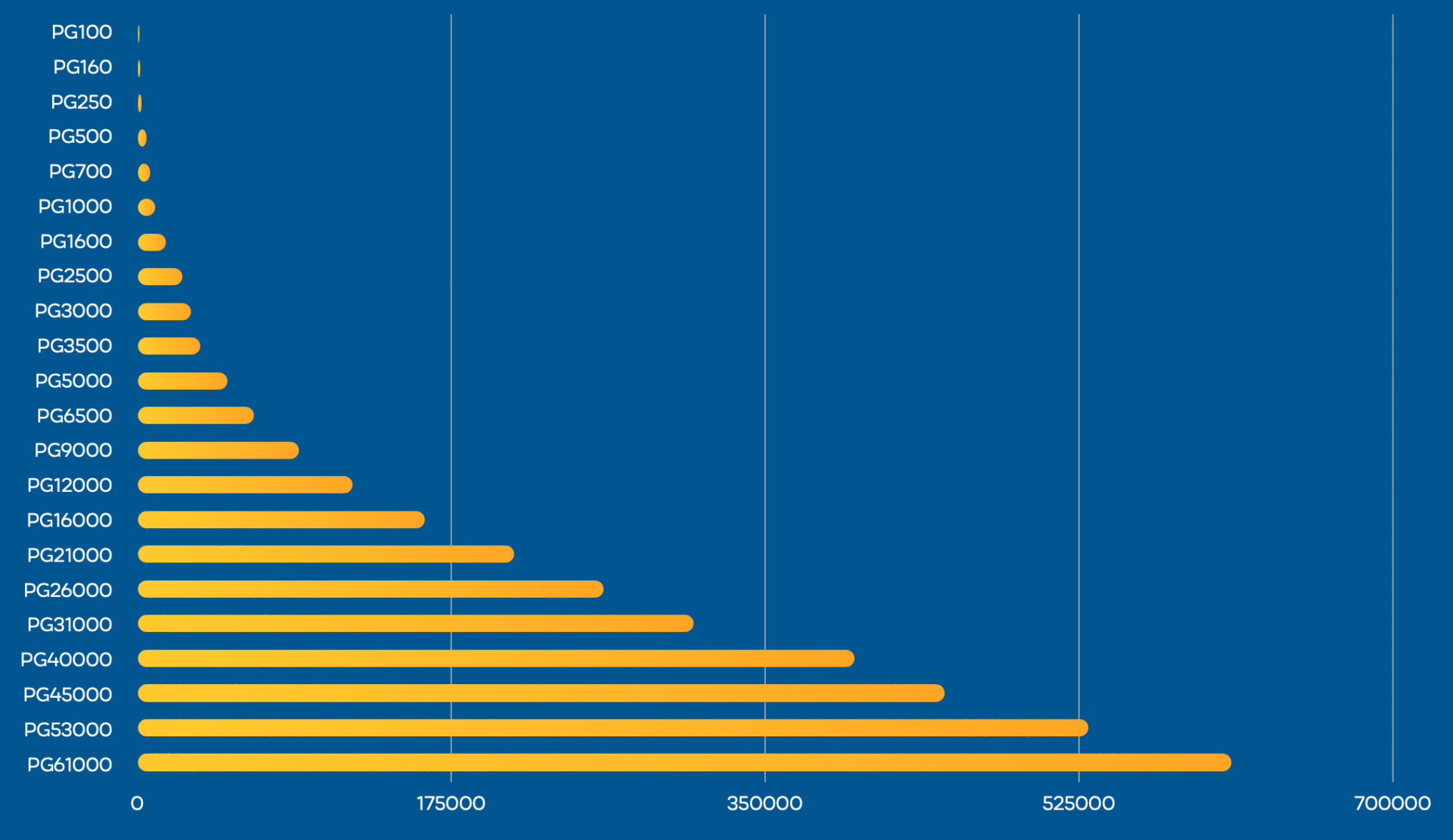

Detalle de intervalo de par (valor en N.m)

Beneficios

  • Elevados pares de trabajo
  • Reducciones muy altas
  • Diseño compacto
  • Bajo coste de mantenimiento
  • Adaptaciones a motores hidráulicos
  • Cargas radiales y axiales de salida reforzadas

detalle de intervalo de par

Par máximo

610.000 Nm

Relación de reducción

3,55-10.000

Especificaciones técnicas

Adaptador Eléctrico / Hidráulico

Especificaciones técnicas

Rendimiento 88-97%

Versiones de salida Versiones de entrada Datos técnicos
Tamaño Par nominal Mc (Nm) Relacion reducción (i) MS MC PS PC F FS CPC Freno negativo con acoplamiento para motor hidráulico Eje entrada libre Brida motor Preparado para reductor Dimensiones
ED-EDF EF RA RB EL-EM-EP IEC
100 1,000 3,55-3422 • • • • • • • • • • • • • PDF
160 1,700 3,55-3422 • • • • • • • • • • • • • PDF
250 3,520 3,77-2369 • • • • • • • • • • • • • • PDF
500 5,110 3,77-2722 • • • • • • • • • • • • • • PDF
700 7,020 3,67-2723 • • • • • • • • • • • • • PDF
1000 12,210 3,55-2230 • • • • • • • • • • • • • • PDF
1600 18,020 3,55-2230 • • • • • • • • • • • • • • PDF
1800 18,020 13,00-1562 • • • • • • • • • • • • • • PDF
2500 30,760 4,00-2278 • • • • • • • • • • • • PDF
3000 30,760 14,22-1425 • • • • • • • • • • • • PDF
3500 37,500 4,00-1290 • • • • • • • • • • • • PDF
5000 60,800 3,95-1982 • • • • • • • • • • • • PDF
6500 69,310 3,83-1006 • • • • • • • • • • PDF
9000 99,000 4,00-8361 • • • • • • • • • • PDF
12000 163,400 4,10-5666 • • • • • • • • • • • PDF
16000 212,500 3,83-8730 • • • • • • • • • • • PDF
21000 238,200 3,68-8128 • • • • • • • • • • PDF
26000 288,700 3,68-8019 • • • • • • • • • PDF
31000 364,400 3,43-8523 • • • • • • • PDF
40000 452,700 3,43-8939 • • • • • • PDF
45000 567,400 3,83-4952 • • • • • • PDF
53000 727,200 3,84-7891 • • • • • • PDF
61000 858,100 3,84-3176 • • • • • • PDF

Descargas

Catálogos técnicos

Catálogo técnico - PG-PGA

Manuales de uso y mantenimiento

Instrucciones de uso y mantenimiento
